Caracteristici
- Numarator de precizie
- Coeficient programabil de divizare si multiplicare
- Intrare de numarare universala
- Izolare optica pentru intrarea de numarare
- Intrari de RESET si de GATE
- 12 moduri de operare selectabile
- Afisaj pe LED-uri 7 segmente
- Montare pe panou 96 x 48 mm
- Filtrare intrare tip contact
 Generalitati

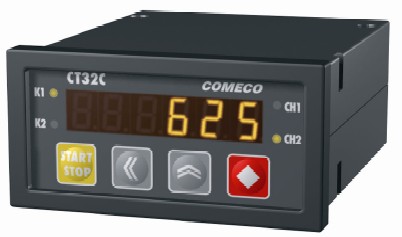

CT 32 este un numarator programabil monocanal, cu microprocesor, utilizat pentru semnalizarea si controlul proceselor de numarare. Numaratorul este construit pentru montarea pe  panou, avind  dimensiuni 96 x 48 mm. Afisajul cu sase digiti poate indica pina la 999999 impulsuri.
CT 32 poate fi programat sa numere descrescator sau crescator . La atingerea valorii presetate releul de iesire permite comanda elementelor de actionare externe si poate fi programat pentru tipul de actionare.  Numaratorul ofera opt moduri de numarare si patru tipuri de actionare pentru releul de iesire. Exista doua intrari suplimentare de RESET si GATE. Intrarea de numarare este universala, permitind conectarea pe intrare a ambelor tipuri de semnal : contact mecanic sau traductor electric.  Modurile de numarare, tipul iesirii, coeficientul de multiplicare / divizare si valoarea initiala sunt programabile de la tastatura existenta pe fata aparatului.

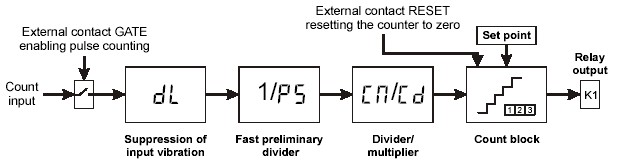

CT 32 este alcatuit din urmatoarele blocuri functionale : bloc de intrare, filtru pentru contacte, divizor primar, bloc de multiplicare / divizare, bloc de numarare, releu de iesire.
Date tehnice
Intrare:
    - Tip intrare numarare : contact mecanic normal deschis sau
                                      semnal electric, de la traductor, tip PNP sau NPN.
    -   Selectare tip intrare : automat.
    -   Selectare front activ al impulsurilor de intrare
    -   Intare de RESET : contact normal deschis ; reseteaza numaratorul la zero.
    -   Intrare de GATE : contact normal deschis ; valideaza numararea.
    - Frecventa maxima : 1500 Hz.
    -   Filtru de intare : programabil, filtreaza vibratiile contactelor.
    -   Divizare preliminara : 1 / 1........1 / 255 programabil.
    -   Coeficient de divizare : 0,01........9,99 programabil.
    -   Coeficient de multiplicare : 9,99......0,01 programabil.
Moduri de lucru
  • - Moduri de numarare : 8 combinatii posibile.
  • - Tipuri de actionare a iesire : 4 combinatii posibile.
  • - Domeniu de masura : 0.....999999 impulsuri.
  • - Programare : prin tastatura.
Iesire de comanda
  • - Tip : releu electromagnetic
  • - Capacitate : 3A / 220 V
  • - Variante : releu static 1A / 220 V sau tranzistor colector deschis 40 mA/ 40V sau comanda pentru releu static.
  • - Actiune releu : comuta la atingerea valorii presetate si ramine in noua stare sau comuta la atingerea valorii presetate sub forma de monopuls cu durata programabila.
  • - Durata monopuls : 0,1....99,9 secunde.
Tastatura si Afisaj
  • - Afisaj cu sase digiti pe LED-uri 7 segmente.
  • - LED-uri punctiforme : 2, pentru stare releu de iesire si moduri.
  • - Tastatura : 4 taste cu membrana.
Alimentare
  • - Tensiune : 90.....220 Vca
  • - Optional : 12....24 Vcc
  • - Consum : max. 4 VA
Conditii de lucru
  • - Temperatura de operare : - 10......65 grade C.
  • - Umiditate relativa : 0......85 %RH
  • - Carcasa : plastic
  • - Montare : pe panou
  • - Conectare electrica : cu soclu octal
  • - Dimensiuni : 96 x 48 x 125
  • - Protectie frontala : IP 54
CT32 poate fi programat sa functioneze in mai multe moduri de numarare : numarare crescator sau descrescator, oprirea numararii la atingerea valorii presetate sau continuarea numararii, cu sau fara resetarea automata a numaratorului la atingerea valorii presetate.

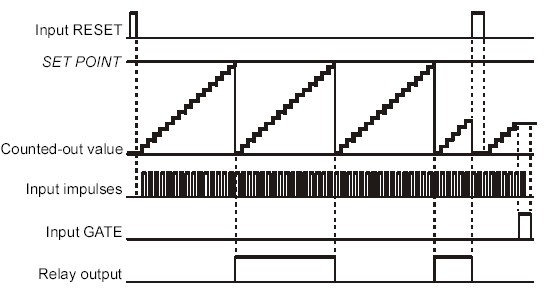

De asemenea modul de actionare al releului de iesire poate fi programat : inchis sau deschis la atingerea valorii presetate cu mentinerea starii, generarea unui monopuls,  schimbarea alternativa a starii la fiecare atingere a valorii presetate. In schema urmatoare este prezentata diagrama unui numarator care numara crescator, se reseteaza automat la atingerea valorii presetate si alterneaza starea releului de iesire. Se pot observa actiunile intrarii de RESET  si a intrarii de validare GATE.
Prin calitatile sale, numaratorul CT32, bazat pe microprocesor, permite o programare simpla si asigura o gama larga de aplicatii in procesele industriale.
